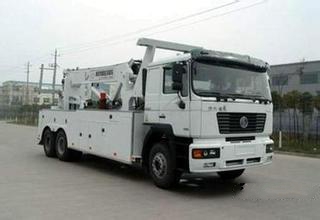

車輛型號：江特牌JDF5316TQZSDZ型清障車
底盤型號：SX1316NT466
底盤配置：濰柴375馬力國四發動機，平頂單臥駕駛室，12.00R20鋼絲胎，豪沃10檔變速箱，7噸前橋，16噸后橋。
改裝部分：30DZ3+16T+40ZT1上裝，可360度連續旋轉，三節式（六邊型）吊臂，最大起吊質量30T，最大起吊高度12米，三節式托臂，最大托舉質量20噸，最大牽引質量：38噸，分體式車廂，雙側聯動操作裝置，可遠距離遙控操
作，前保險杠裝有配重，后工作燈3個，2個150KN液壓絞盤，鋼絲繩長度50米2 鋼絲繩直徑φ20，鋼絲繩最小線速度每分鐘5米，40噸液壓支腿，1個洗手箱，U型抱胎裝置一套，托叉5對，托叉座一對，鏈鉤2條，1個LED長排工程警
燈，輔助燈總成1套，輔助制動氣管總成1套,意大利進口特制平衡閥。金屬結構件采用高強度鋼材（HG70）焊接而成。
主要技術特點
江特拖吊分離清障車是針對市場需求而自主開發的一款可廣泛用于城市道路，交通管理和高速公路清障及事故處理的高速高效重型清障車。清障作業全液壓驅動，具有托、吊、拖等多種功能，其主要技術結構特點如下：
一、底盤部分：該底盤了采用性能優越、舒適豪華、美觀大方的重型清障車專用底盤。
1、噸位巨大，總質量可達38噸，采用8×4的驅動形式，其雙前橋的軸載可達12噸，后雙橋的軸載可達26噸，充分滿足了其清障車裝配的特殊性要求,能勝任各類重型車輛的清障作業；
2、發動機功率達375匹馬力，能滿足各種路況所需的動力；且通過了國四排放標準，能滿足國內各大城市的環保要求；其底盤的整體布置由陜汽汽車公司根據我公司上裝部分的結構特點有針對性的進行了合理地設計、改進、生產，從而保證了其性能的充分發揮。
直銷熱線：158-2677-1998（程經理）
二、其上裝的清障作業全液壓驅動，具有托、吊、拖等多種功能。其結構特點如下：
(一)、托舉整體機構均為一種全負載折疊式托舉機構，乃我公司針對市場需求的產品，現有的其它清障車中，其托舉機構均有以下不足之處：
1、市場上現有的清障車其托舉機構的托臂只能在空載的狀態下實現折疊功能，故不能滿足在不同路況時的工作，尤其是被托舉的前懸本身離地較低的車輛，在實際工作中當車輛發生顛簸、路面有坡度時，托臂很容易與前懸部位發生碰撞，從而損壞被拖運的車輛，我公司生產的此產品完全克服以上缺陷（見下圖）；
2、該車托臂具有承載16噸的升降、伸縮、擺幅和負載折疊四種功能。能有效地解決以上在托車時遇到的問題，所以托舉作業不僅靈活、快捷，而且適用能力很強。這與清障作業的要求完全相吻合。
（二）、吊臂可360°連續回轉，能滿足不同方向的起吊和拖曳要求。其最大起吊質量可達40噸，起吊高度可達12米，可與專用起重機媲美。而且轉臺中心安裝有中心回轉接頭，因此吊臂與眾多的油管在連續回轉時沒有相對運動而不會損壞油管。該車吊臂臂體截面采用六邊形結構，設備、制作工藝要求高，在等同截面積情況下其穩定性明顯優于四邊形結構的吊臂，在設計上可做到更加合理。該車采用了可伸縮式前、后支腿，前、后支腿的縱向跨度達7.5米，前支腿橫向跨度達6.1米，后支腿的橫向跨度達4米，故整車的承載能力高，安全穩當性能好。前支腿采用伸縮斜撐，其跨距大，起吊時物體通過性好，后支腿可橫向液壓伸縮，大大提高了側向吊舉時的抗傾覆能力。
直銷熱線：158-2677-1998（程經理）
（三）、金屬結構件：
（1）我公司擁有1000噸位的數控油壓機，能滿足所有臂體板料折彎成形（見下圖），只有中間兩條焊縫，并且全部采用二氧化碳保護焊，長度大于500mm的焊縫全部采用自動焊接，這不僅焊縫小，外觀美觀，而且應力小，強度高。
（2）關鍵和受力較大的金屬結構件全部采用高強度鋼材（HG70）焊接而成，不僅提高了強度，而且減輕了整車的重量，相對的增加了清障車的托舉能力。
（四）、液壓系統：
（1）液壓系統的可靠性主要除液壓元件本身的性能外，主要取決于液壓系統的清潔度，而影響清潔度的主要因素為鋼管的銹層無法清除。為此本公司并采用了特殊工藝處理：內表面噴砂——酸洗——沖洗——鈍化——封口——電泳，油管裝配前還需經過內表面清洗——吹干——過油防銹等工序，保證了整個液壓系統的穩定性；
（2）液壓系統采用進、回油雙重過濾，確保液壓系統的清潔，從而保證整個液壓系統的可靠性。
（3）采用意大利進口的特制平衡閥，此閥具有平衡、保壓和過載保護三重功能。特別是過載保護功能：當超出設定的壓力時，可以及時溢流卸荷，這對限制清障車各零、部件超載保護具有重要的意義。
（4）目前有些清障車廠家所選用的平衡閥為管式連接，與其相連的外部油路一旦失效（油管突然破裂、截斷，接頭松動等），其相應機構馬上失效（托臂下落，抱胎松開等），清障車與故障車的連接的穩定狀態瞬間破壞而脫開，從而產生重大事故。而本公司所選用的平衡閥全為板式結構，它直接安裝在油缸上（見下圖），即使與其相連的外部油路失效，各機構都能維持原狀，不會有任何影響。
（五）、車的兩邊各裝一特大的工具箱，可放置大量的托具、隨車工具等附件。前裝長排警示燈，美觀大方！
1.有些清障車的絞盤的離合機構為手動操縱，每次使用絞盤時人必須爬上清障車的車箱進行絞盤的離合操縱，操縱極為不便，楚勝牌清障車的絞盤的離合采用氣動控制，在下面的操縱箱內控制手柄就能方便、安全、快捷的進行操作。
2.清障車操作手柄的布置直接影響作業者的視野和安全。該車的后右部安裝了雙邊操縱機構，同時配備無線控制器，使操縱更方便、安全、實用，并可根據用戶的要求增置有線控制器、后監視、測距裝置等特殊配置�？稍谑鹿受囍車娜我馕恢冒踩膶�(shí)現各種操作。
我公司生產的清障車，性能、技術參數均嚴格按QC/T645--2005《清障車》的行業標準進行計算、測繪所得，整車出品經過落料、折彎、焊接、部裝、臺架試驗、總裝、調試、總檢等各個工序并按標準嚴格檢驗，完全保證質量要求，令客戶可放心使用。
陜汽德龍重型清障車外我公司還可以按用戶要求為根據用戶的實際需求，為每位用戶打造高品質、個性化的專用車，歡迎新老客戶來電來人考察訂購和自帶底盤改裝！
