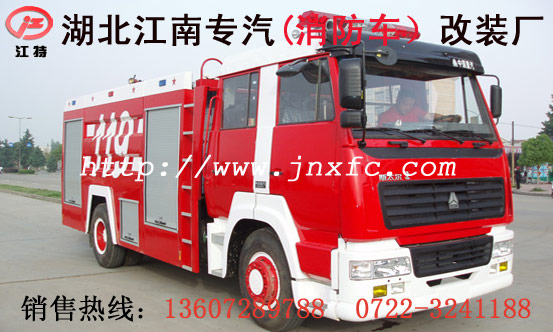

江南專汽生產各種系列消防車產品，其主要消防車類型已有10多個品種，其中水罐消防車產品有20多個車型，斯太爾8噸水罐消防車是我廠的暢銷熱賣車之一，突出特點是整車性能好，裝水量大，能快速且及時撲滅一般性突發性火災，下面詳細集中為您介紹斯太爾8噸水罐消防車的技術參數，消防車訂購熱線0722-3241188
一.主要技術參數
1.整車：
型號：江特牌JDF5190GXFSG70Z型水罐消防車
最高車速（㎞/h）：≥90
滿載總質量（㎏）：19000
滅火劑裝載量（㎏）：水7000
乘員總人數：6人
整車外形尺寸：8820×2500×3450
2.底盤：
型號：ZZ1167M4617C
燃料：柴油
驅動形式：4×2
發動機型號：WD615.92E
功率（kw/rpm）：196
軸距：4600
最大爬坡度（%）：≥30
排放標準：國Ⅲ
3.乘員室：
結構：采用原車駕駛室改制成雙排駕駛室,采用效能優越的雙油缸液壓翻轉機構，可向前翻轉，左右共四門。
座位設置：6人
前排座：1個可調試駕駛員，1個乘員座位。
后排座：4個乘員，乘座舒適。安裝4具空氣呼吸器架。極大提高戰斗和人員自保效力。
室內設置：安裝有取力器控制開關，警燈、警報器開關等。
.取力器：
（1）型式：夾心式
（2）操作方式：氣控動作
5.水泵及水泵系統：
1）．型號：CB20.10/20.40型中低壓泵
低壓：1.0MPa流量：40L/s
中壓：2.0MPa流量：20L/s
安裝形式：水泵后置式安裝
吸深：≥7m
引水時間：≤35s
水泵管路系統：
管路系統包括進水管路、注水管路及中、低壓出水管路、放余水管路。
進水管路：水泵后部設一個∮125mm進水口，為外界水源進水管路口，水泵左前側還裝有一個水罐向水泵供水的∮125mm蝶閥。
出水管路：在水泵兩側設2個中壓出水快速雌接口，后部設2個低壓出水快速雌接口，并設置1套專保障狹窄巷道等特殊環境里作戰的超長中壓卷盤及中壓槍（膠管長度達到了40m，內徑∮25mm）。通過罐到頂部的水炮管路為∮80mm。在水罐后封板右側有一個∮50㎜注水管路，可通過水泵直接向罐內注水。
2）．放余水管路：為保護水泵和各球閥，在管路上加裝放余水管，并分別配有球閥。
3）．裝備PS30型消防水炮
型號：PS30型
工作壓力：≤1.0MPa
流量：水30L/s
射程：水≥60m
消防炮回轉角：360°，仰角75°，俯角15°。
位置：水罐頂部
控制：手動
6.液罐：
滅火劑裝載量：水8000kg
材質：水罐采用優質碳鋼板，經多道高科技防腐處理抗腐蝕，不滲漏、不變形。
結構：鋼板焊接式，內設縱、橫防蕩板。
設備：罐頂設有1個能供人員進入罐內的檢查孔，并配置堅固耐用抗壓的優質金屬蓋，帶有快速鎖緊及開啟裝置。1個液位指示器，1個排污口，并設有球閥啟閉控制。設1個罐體溢流裝置，罐體兩側各設1個單向注水口（快換接口）。
7.器材箱及泵房：
器材箱：按使用頻率布置器材，存取方便，布局緊湊、合理。除隨車器材外，還可存放特勤類消防技術裝備，安裝牢固，符合人體工程原理。
1）結構：整體式框架焊接結構，確保強度和鋼度。
2）材料：骨架（Q235A）為優質型材。
3）卷簾門：車身兩側各裝有2個，車身后面裝有1個優質低噪音鋁合金卷簾門，啟閉輕便靈活，密封性好，噪音低，外型美觀，門上各裝有一把鎖，門鎖安全可靠。所有卷簾門可通用一把鑰匙。
腳踏翻版：為下翻式，靜載荷大于150kg，翻上時符合GB1567的規定。
泵房：設在車后部，主要設置水泵系統，結構緊湊、合理，各種儀表、指示燈、操作開關等設置在同一面板，方便操作并附有文字標識。
儀表板裝有：轉速表1只，水泵真空表1只，中壓力表及低壓力表各1只，液位表1只。
附設：
1）設置可供安全上下的攀爬裝置。
2）車頂部采用防滑措施，并可使水自然流下。
3）車頂兩側設置護欄。
4）吸水管設在車上合理部位，并存取方便。
5）使用防銹、防振、防脫落、防劃傷的專用夾具固定所有器材
二.器材箱布置原則
1.按戰斗編程和戰斗展開設計器材集成。
2.按人體工程學原理設計各種器材托架。
3.按使用邏輯關系和使用頻率放置器材。
4.站在地面或踏板上2個動作內取用任何車載器材。
三.電氣及控制系統
除原車設備外，取力器控制開關、器材箱照明燈、警報器、警燈、標志燈、示廓燈等操控開關設在駕駛室內，獨立電路設計。
1.警燈：紅藍色長排警燈1只，設置于駕駛室頂部，外型符合整車外觀要求。
2.警報器：功率為100W的調音調頻警報器，并帶有擴音裝置。
3.車廂兩側各安裝一組安全標志燈，符合GB4758要求。
4．照明燈：各器材箱及泵房均設有照明燈，車頂后配置一只24V，60W的火場照明燈。
四.表面處理：
1.國標R03消防紅色，采用領先國內同業的先進烤漆工藝，具有長效附著，不龜裂，不脫落，能在惡劣的戈壁環境里經受沙石沖擊，耐腐蝕，美觀大方等特點。
2.裝飾條：與整車配套的白色，具反光功能。
3.輕質鋁合金：表面陽極氧化處理，保留原色。
五.總體技術要求：
1.所有操作開關、儀表、器材及車輛均有符合規范的銘牌標志。
2.整車性能符合GB7956-1998《消防車性能要求和試驗方法》的規定。
3.水罐質量符合GA39.4-92《水罐消防車通用技術條件》的規定。
4.整車外觀大方、平整度符合GA39.4-92《水罐消防車通用技術條件》的規定。
5．所有鉚接保持嚴格的密度，所有焊縫牢固、光潔、平整、符合國家及企業標準。 |
